一、

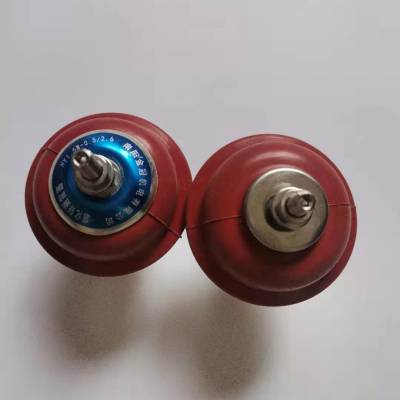

低压系列交流系统用复合外套无间隙金属氧化物避雷器（以下简称避雷器）是用来保护相应电压等级的交流电气设备免受雷电过电压和操作过电压损害的保护电器。

    产品执行标准：GB11032—2010《交流无间隙金属氧化物避雷器》

二、使用条件

1.户内、户外；

2.环境温度（－40 ~＋40）^oC；

3.太阳光辐射强度1.1kW/m²；

4.海拔高度不超过2000m；

5.交流系统额定频率为（48~62）Hz；

6.地震烈度8度及以下地区；

7.风速不超过35m／s ；

8. 长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行

电压；

三、结构和特性

该类避雷器由非线性氧化锌电阻片叠加组装，密封于复合绝缘外套内，无任何放电间隙。在正常运行电压下，避雷器呈高阻绝缘状态；当受到过电压冲击时，避雷器呈低阻状态，迅速泄放冲击电流入地，使与其并联的电气设备上的电压限制在规定值内，以***电气设备的安全运行。该避雷器具有陡波响应特性好、冲击电流耐受能力大、残压低、动作可靠、无工

频续流、重量轻、运输方便、维护简便等特点。

四、型号说明

例  Y H1.5W— 0.5 / 2.6

                                         标称放电电流下的残压值(kV)

                                     避雷器的额定电压(kV)

                              结构特征代号:W：无放电间隙

                          标称放电电流(kA)

                       复合外

                  产品型式:Y:氧化锌避雷器

     您所购型号产品的性能参数见产品合格证。

五、验收、安装

        1、验收：

        (1) 产品到达用户现场或库房后，先检查包装箱上唛头产品型号、数量是否正确；安装产品前，打开包装箱，检查随机文件(使用说明书、装箱单、合格证)是否齐全。

(2) 按装箱单逐项检查配件是否齐全。

        (3) 检查产品外套表面是否有因运输造成裂纹等缺胶现象。

        2、安装：

参照避雷器外型及安装尺寸示意图。

        将避雷器固定于托架横担或其它物体上，把避雷器顶部接线螺栓与高压导线相接，下部接线螺栓用导线接地，避雷器应竖直安装。

六、检测、维护

1、检测：避雷器投入运行前及每年雷雨季节前，应进行预防性检测试验其项目为：

⑴ 直流或工频参考电压试验：

在避雷器两端施加直流或工频电压（电压脉动率不大于±1.5%），待

流过避雷器的直流或交流阻性电流峰值达到参考电流时，读取电压值，其

值不小于标准规定值。

   ⑵ 直流泄漏电流试验：

在避雷器两端施加0.75U_1mA的直流电压值（电压脉动率不大于±1.5%）

待电压稳定后，流过避雷器的泄漏电流应不大于标准规定值。

  2. 维护：按电力系统规程规定执行。

  七、注意

   （1）用户不得对避雷器做工频放电电压试验，以免造成避雷器损坏。

   （2）用户不得随意拆开避雷器。

   （3）用户在遵守以上规则条件下，本公司在三包期限内负责三包事宜，

三包期限为一年。

 用户若有特殊需要，可来人来函。我们将按要求供货。

八、安装尺寸及外形
